Planhalter TEK

Planhalter TEK

Schnelles Präsentieren und Bearbeiten von technischen Zeichnungen und Plänen

Mit den Planhaltern TEK sind Zeichnungen und Pläne beispielsweise in Werkstätten oder technischen Büros schnell und einfach zur Ansicht bereit.

Lieferbar sind die Planhalter TEK als:

  • Typ TEK-T Stativ-Tischmodelle mit mobilem Guss-Sockel
  • Typ TEK-S Stativ-Bodenmodell mit mobilem Guss-Sockel
  • Typ TEK-SO Tischmodelle – fixiert mit verschiedenen Sockelvarianten (siehe unten)
  • Typ TEK-W und TEK-WA Wandschienen

Komplett aus Aluminium/Stahl gefertigt sind die Planhalter TEK sehr robust und für hohe Belastungen ausgelegt.

Das zuverlässige Haltesystem gewährleistet schonendes Einführen und Abziehen von Blättern ohne lästiges Verklemmen oder Einreißen.

Vorteile:

  • komplette Stahl- und Aluminiumkonstruktion
  • äußerst robust und stabil
  • schwerer Standfuß sichert einen festen Stand
  • Sämtliche Schienentypen sind seitlich offen, somit können Blätter mit Übermaß die Schienenlänge überragen.
  • Die Wandschienen können jederzeit beliebig ergänzt bzw. verlängert werden.
  • Sondermaße und Sonderanfertigungen sind auf Anfrage möglich.

Der zentrale Auslöser

Zeichnungshalter TEK

Der zentrale Auslösemechanismus bezweckt das Lösen der Halterollen über die gesamte Schienenlänge. Dies ist besonders praktisch bei großformatigen Zeichnungen und Plänen.

Er wird bei allen freistehenden Modellen sowie bei der Wandschiene Typ TEK-WA verwendet.

Planhalter TEK Modellreihe

Planhalter Typ TEK-SO

Der Planhalter TEK-SO zur freistehenden Befestigung an z.B. Werkbänken, Montageplätzen, Arbeitstischen etc.

Der TEK-SO setzt sich zusammen aus:

  • Profilschiene mit Auslöser
    Längen von 25cm, 50cm, 75cm oder 100cm
  • oberer Schienen-Klemmhalter KSK (Verbindung Schiene/Standrohr)
  • Standrohr mit Sockeltyp nach Wahl
    Rohrlängen in 50cm, 70cm oder 90cm
  • andere Längen auf Anfrage lieferbar!
Zeichnungshalter TEK-SO

Sockel Typ A

Zeichnungshalter TEK-SO Sockel A

Aufschraubhalter für Tischblätter

Sockel Typ C

Zeichnungshalter TEK-SO Sockel C

Absetzwinkel für seitliche Befestigung

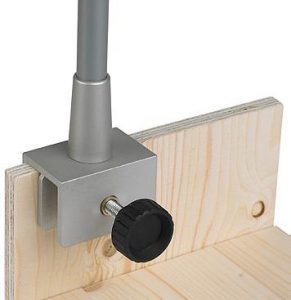

Sockel Typ E

Zeichnungshalter TEK-SO Sockel E

Sternengriffhalter für Holzblenden (max. 25mm fassend)

Sockel Typ F

Zeichnungshalter TEK-SO Sockel F

Halter für Werkzeugschrank-Blechumrandung (max. 6mm fassend)

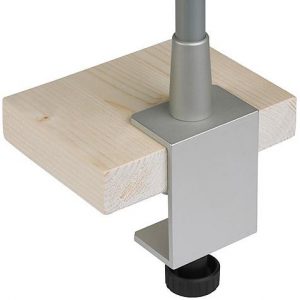

Sockel Typ K

Zeichnungshalter TEK-SO Sockel K

Spindelhalter für Tischblätter (max. 60mm fassend)

Planhalter Typ TEK-T

Der Planhalter TEK-T zum einfachen Aufstellen auf z.B. Schreib- und Arbeitstischen. Ein Guss-Sockel mit einem Gewicht von 2,5kg gewährleistet einen sicheren Stand und den mobilen Einsatz.

Der Planhalter TEK-T besteht aus:

  • Profilschiene mit Auslöser
    Längen 50cm und 75cm (beide auch als Doppelschiene) oder 100cm
  • oberer Schienen-Klemmhalter KSK (Verbindung Schiene/Standrohr)
  • Standrohr mit Guss-Sockel (2,5kg)
    Rohrlängen 70cm oder 90cm

Varianten:

  • Zusätzliche Klemmhalter KSK mit zusätzlicher Profilschiene nach Wahl
  • oberer Klemmhalter KSK 2 für doppelseitige Profilschiene – für z.B. gegenüberliegende Arbeitsplätze oder zum Wenden

Planhalter Typ TEK-ST

Der Planhalter TEK-ST – Bodenständer mit einem Guss-Sockel (Gewicht 6kg) gewährleistet einen sicheren Stand und den mobilen Einsatz.

  • Das Stativ ist mittels Handgriff auf die gewünschte Höhe einstellbar – max. Höhe 190cm
  • Die Schiene ist mittels Gelenkkopf vertikal schwenkbar – somit platzsparende Stellung bei Nichtgebrauch
  • Doppelseitige Profilschiene für z.B. gegenüberliegende Arbeitsplätze als Variante möglich.
  • Schienenlängen in 100cm einfach oder 100cm mit Doppelschiene sowie 150cm erhältlich
Zeichnungshalter TEK-ST
Zeichnungshalter TEK-ST
Zeichnungshalter TEK-ST

Planhalter Typ TEK-W

Die Wandschienen Typ TEK-W wird ohne Auslöser geliefert. Diese Ausführung ermöglicht das senkrechte Einschieben mehrerer Einzelblätter. Entnommen werden diese durch waagerechtes Abziehen.

  • Die Plan- und Zeichnungshalter Typ TEK-W werden in den Standardlängen 25 / 50 / 75 / 100 / 150 cm geliefert.
  • Zwischen- bzw. Sonderlängen sind auf Anfrage lieferbar.
Zeichnungshalter TEK-W

Planhalter Typ TEK-WA

Die Wandschienen Typ TEK-WA wird mit Auslöser geliefert. Der zentrale Auslösemechanismus bewirkt das Lösen der Halterollen auf der gesamten Schienenlänge. Diese Ausführung ist besonders bei großformatigen Zeichnungen und Plänen geeignet.

  • Die Plan- und Zeichnungshalter Typ TEK-WA sind in den Standardlängen 25 / 50 / 75 / 100 / 100 cm lieferbar.
  • Zwischen- bzw. Sonderlängen sind auf Anfrage lieferbar.
Zeichnungshalter TEK-WA
